Lysaght® Klip-Lok® 406

Profil Properti

Lebar Efektif 		: 406 mm
Tinggi Gelombang 	: 40 mm
Lebar Lembah 		: 165 mm
Jarak Gelombang 	: 203 mm
Kemampuan Mesin 	: 0.40 ~ 0.60 mm BMT
Standar Ketebalan 	: 0.40 & 0.45 mm BMT
Berat Profil (kg/m2)

Tebal	Warna	Bare
0.40	4.81	4.72
0.45	5.35	5.26

Rolled on Site

Memungkinkan untuk produksi di proyek (Rolled on Site).

Aplikasi & Bentuk Atap

Bisa digunakan untuk atap dan dinding dengan perlakuan khusus. Tidak memungkinkan untuk atap lengkung yang memiliki radius. Atap lengkung hanya untuk lengkung alami / sprung curve dengan batasan radius sebagai berikut:
SPRING CURVE R+80M

Tipe Koneksi

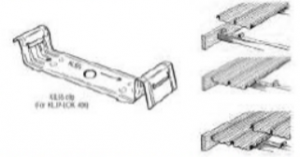

Koneksi menggunakan klip (KL65). Dan di sekrup ke gording di setiap lubang klip yang telah disediakan

Sekrup yang digunakan untuk klip yaitu tipe 10-24 x 22 Wafer Head Corotion Class 3 untuk atap tanpa insulasi atau dengan insulasi model bubble/foam dengan batas ketebalan 10mm. Untuk atap dengan insulasi yang tebal dan berbahan mineral wool di rekomendasikan menggunakan spacer.

Sistem Sambungan

Bisa Overlap dengan Panjang overlap 200 mm

Jarak Rangka Maksimum

Untuk atap

Tebal	Single	End	Internal
0.40	1400	1460	1800
0.45	1650	2050	2250

Untuk dinding

Tebal	Single	End	Internal
0.4	1870	1870	1870
0.45	2110	2110	2110

* Hasil Extrapolasi

Kapasitas Angin Hisap

Tebal 0.40 MM BMT

Span	Limit State	Span (mm)
Span	Limit State	900	1200	1500	1800	2100	2400
Single	Serv.	1.75	1.50	1.30	1.15	1.00	0.90
Single	Strength	3.70	3.40	3.00	2.50	2.05	1.50
End	Serv.	1.85	1.75	1.65	1.50	1.35	1.20
End	Strength	3.10	2.80	2.45	2.15	1.80	1.45
Internal	Serv.	1.75	1.60	1.60	1.60	1.55	1.40
Internal	Strength	3.00	2.80	2.55	2.30	2.00	1.70

Tebal 0.45 MM BMT

Span	Limit State	Span (mm)
Span	Limit State	900	1200	1500	1800	2100	2400
Single	Serv.	2.34	2.07	1.81	1.55	1.31	1.07
Single	Strength	4.17	3.99	3.79	3.52	3.16	2.68
End	Serv.	2.13	1.98	1.82	1.66	1.51	1.36
End	Strength	3.83	3.25	2.78	2.4	2.11	1.89
Internal	Serv.	2.34	2.27	2.18	2.09	1.98	1.85
Internal	Strength	3.86	3.29	2.83	2.47	2.18	1.95

Drainase Atap

Intensitas Curah Hujan (mm/jam)	Slope (°)
Intensitas Curah Hujan (mm/jam)	3	5	7	10
100	548	682	813	934
200	274	341	406	467
300	183	227	271	311
400	137	170	203	234
500	110	136	163	187

Portfolio

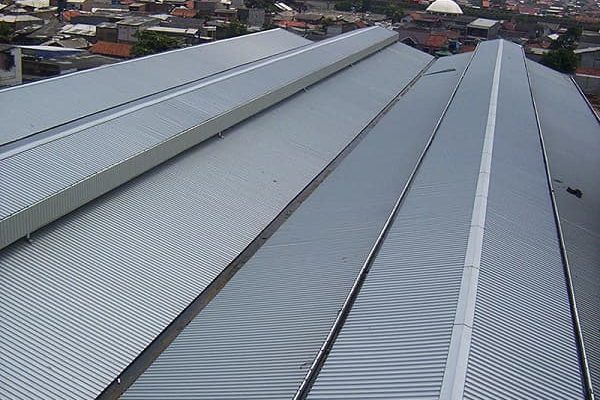

lysaght-klip-lok-406-astra-daihatsu-motor-sunter

Astra Daihatsu Motor, Sunter, menggunakan Lysaght® Klip-Lok®.
Roofing Contractor: PT Manunggal Multidaya
