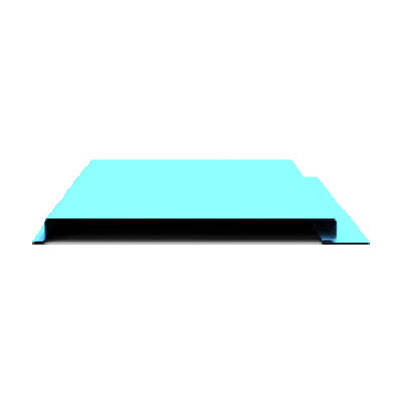

Lysaght® Prestige Panel™
Profil Properti
Lebar Efektif : 295 mm Tinggi Gelombang : 23 mm Lebar Lembah : 275 mm Jarak Gelombang : 295 mm Kemampuan Mesin : 0.5 ~ 0.70 mm BMT G300 Standar Ketebalan : 0.55 ~ 0.70 mm BMT G300 Berat Profil (kg/m2)
| Tebal | Warna | Bare |
| 0.55 | 6.18 | 6.26 |
Rolled on Site
Memungkinkan untuk produksi di proyek (Rolled on Site).
Aplikasi & Bentuk Atap
Hanya digunakan sebagai komponen vertical baik dinding maupun cladding. Tidak bisa untuk konstruksi atap.
Tipe Koneksi
Menggunakan skrew dengan tipe 10-24 x 22 Wafer Head. Dan di koneksi disetiap tumpuan yang ada sesuai jarak yang direkomendasikan.
Sistem Sambungan
Sistem sambungan menggunakan flashing diantara sambungan.
Dengan panjang maksimum 2.4 m
Jarak Rangka Maksimum
Untuk Dinding (Tanpa bebang Angin)
| Tebal | Single | End | Internal |
| 0.55* | 1200 | 1200 | 1500 |
Kapasitas Angin hisap
Tebal 0.55 MM BMT
| Support Type | Limit State | Support Spacing | |
| 450 | 600 | ||
| Steel Batten 40 x 0.55 MM BMT Bentang maksimum 1500 mm | Serv. | 1.07 | - |
| Strength | 4.23 | - | |
| Plywood Thickness 15 MM | Serv. | 1.07 | - |
| Strength | 4.23 | - | |
| Steel Batten 61 x 0.75 MM BMT Bentang Maksimum 1500 mm | Serv. | - | 1.58 |
| Strength | - | 4.33 | |
Drainase Atap
N/A
Portfolio
MRT Senayan, Jakarta, menggunakan Lysaght® Prestige Panel®.
Roofing Contractor: PT Manunggal Multidaya
