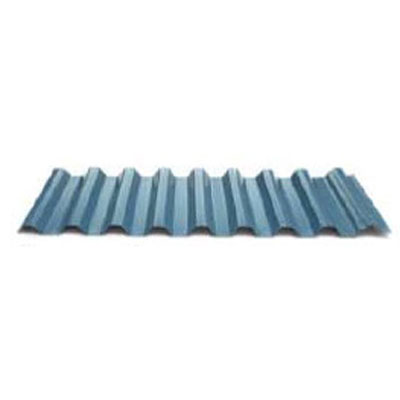

Lysaght® Spandek®

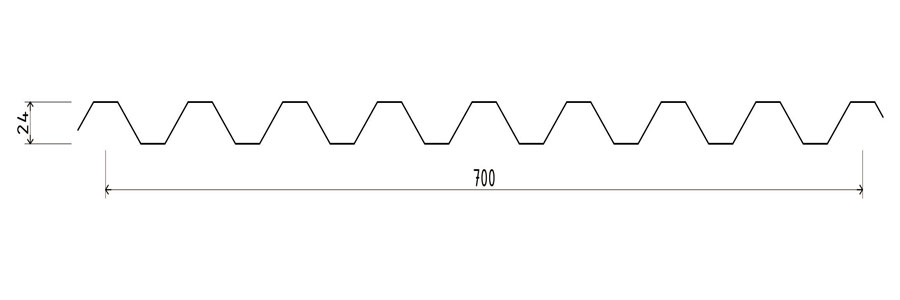

Profil Properti

Lebar Efektif 		: 700 mm
Tinggi Gelombang 	: 24  mm
Lebar Lembah 		: 27  mm
Jarak Gelombang 	: 88  mm
Kemampuan Mesin 	: 0.35 ~ 0.70 mm BMT
Standar Ketebalan 	: 0.35 & 0.40 mm BMT
Berat Profil (kg/m2)

Tebal	Warna	Bare
0.40	4.50	4.43

Rolled on Site

Memungkinkan untuk produksi di proyek (Rolled on Site).
Mesin Crisping juga bisa di bawa ke proyek untuk produksi lengkung.

Aplikasi & Bentuk Atap

Bisa digunakan untuk dinding dan Atap.
Memungkinkan di lengkung dengan model crisping.
Adapun kapasitas lengkung sebagai berikut:

SPRING CURVE				R+25M & R-25M
CRIMP CURVE (Arsin)		R+0.50 M & R-0.50 M
Multiple Radius, Cembung(R+) & Cekung (R-)
Increment di Arsin 28.8 mm. Tail-Min = 2000mm
Ketebalan yang bisa digunakan 0.30 - 0.70 MM BMT

Tipe Koneksi

Sekrup untuk atap tipe 12 – 14 x 50 Hex Head with Sang Guard
Corrosion Class 3
Sekrup untuk dinding tipe 12 – 14 x 30 Hex Head Corrosion Class 3
Estimasi kebutuhan sekrup 5 pcs per m2

Gambar koneksi dengan rangka
Untuk Atap

Untuk Dinding

Sistem Sambungan

Bisa Overlap dengan Panjang overlap 200 mm

Jarak Rangka Maksimum

Untuk atap

Tebal	Single	End	Internal
0.35	1080	1500	2000
0.40	1230	1710	2280

Untuk dinding

Tebal	Single	End	Internal
0.35	2140	2320	2560
0.40	2440	2650	2920

* Hasil Extrapolasi

Kapasitas Angin Hisap

Tebal 0.40 MM BMT

Span	Limit State	Span (mm)
Span	Limit State	600	900	1200	1500	1800	2100
Single	Serv.	4.45	3.49	2.57	1.85	1.32	0.9
Single	Strength	12	9.5	7.4	5.95	5.15	4.7
End	Serv.	3.89	3.58	3.14	2.6	1.98	1.5
End	Strength	9.1	7.55	5.8	4.7	4.1	3.3
Internal	Serv.	4.07	3.08	3.4	2.76	2.12	1.68
Internal	Strength	12	9.45	6.4	5.05	4.7	4.15

Drainase Atap

Intensitas Curah Hujan (mm/jam)	Slope (°)
Intensitas Curah Hujan (mm/jam)	3	5	7	10
100	111	133	154	173
200	55	67	77	86
300	37	44	51	58
400	28	33	39	43
500	22	27	31	35

Portfolio

lysaght-spandek-ikea-alam-sutera-tanggerang

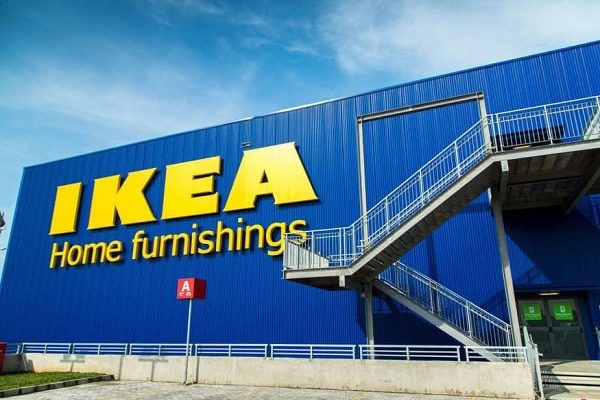

IKEA Alam Sutera, Tangerang, menggunakan Lysaght® Spandek®.
Roofing Contractor: PT Manunggal Multidaya
